Коротка відповідь: для надійного підключення потрібно вибирати кабельні котушки з урахуванням діаметра кабелю та необхідної довжини, а коаксіальні роз\’єми — відповідно до типу кабелю та частотного діапазону системи. Правильна комбінація котушки та роз\’єму забезпечує стабільний сигнал і захищає обладнання від перешкод.
Уявіть: монтажна бригада приїхала на об\’єкт, розгорнула рулон кабелю прямо на підлозі, попрацювала кілька годин — і забула змотати. Кабель лежить петлями, де-не-де перекручений, із заломами. Потім дивуються, чому в лінії затухання сигналу більше розрахункового. Відповідь проста — кабельна котушка вирішує цю проблему повністю. А разом із правильно підібраним коаксіальним роз\’ємом вона стає частиною системи, де кожен елемент підсилює надійність цілого.
У цій статті ми пройдемо весь шлях: від розуміння того, чим відрізняються типи котушок, до монтажу роз\’єму своїми руками. По дорозі я розповім, на яких деталях справді варто не економити, а де можна заощадити без втрати якості.
Що ви отримаєте після прочитання цього матеріалу
Після цього покрокового огляду ви зможете самостійно підібрати кабельні котушки та роз\’єми під конкретне завдання — будь то домашня інсталяція камер відеоспостереження, радіочастотна система чи кабельне телебачення. Ви дізнаєтеся, як уникнути найпоширеніших помилок монтажника-початківця, і навіщо досвідчені фахівці звертають увагу на, здавалося б, дрібниці — діаметр посадкового кільця чи матеріал ізолятора роз\’єму.
Що знадобиться: інструменти та матеріали
Перш ніж переходити до вибору та монтажу, зберіть усе необхідне. Список невеликий, але кожен пункт важливий.
Інструменти:
- Стриппер для коаксіального кабелю (ступінчастий — для різних діаметрів)
- Обтискний інструмент для F-роз\’ємів або BNC, залежно від типу
- Мультиметр для перевірки цілісності лінії після монтажу
- Ніж із прямим лезом і рівень для акуратного прокладання
- Рулетка або лазерний далекомір
Матеріали:
- Коаксіальний кабель потрібного типу (RG-58, RG-6, RG-11 — залежить від задачі)
- Кабельна котушка з потрібним об\’ємом
- Коаксіальні роз\’єми — BNC, F-тип, SMA, N-тип або інші
- Кабельні стяжки та хомути для кріплення
- Ізолювальна стрічка або термозбіжна трубка
Якщо ви не впевнені, який саме тип кабелю та роз\’єму вам потрібен, у команди 1-TECH є консультанти, які відповідають на подібні запитання щодня — без зайвої теорії, прямо по справі.

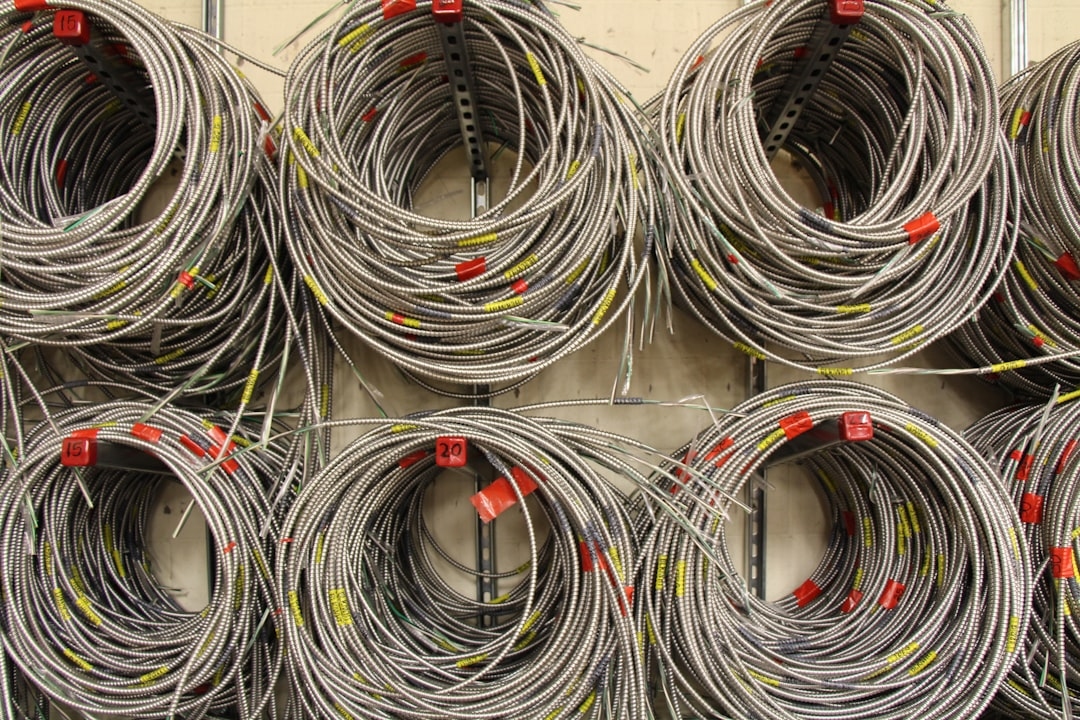

Кабельні котушки: як розібратися в різновидах
Котушка — це не просто «моток дроту на пластиковій основі». Вона виконує кілька функцій одночасно: зберігає кабель без заломів, полегшує транспортування та дозволяє розмотувати потрібну довжину без плутанини.
Котушки за матеріалом корпусу
Пластикові котушки — найпоширеніший варіант. Легкі, дешеві, підходять для більшості завдань у приміщенні. Металеві барабани використовують там, де важлива механічна стійкість: будівельні майданчики, зовнішні роботи, часта транспортування. Дерев\’яні котушки трапляються рідше — переважно для силових кабелів великого перерізу, але не для коаксіалу.
Котушки за ємністю
Стандартні обсяги: 100 м, 250 м, 500 м та 1000 м. Для монтажу домашнього відеоспостереження зазвичай вистачає 100–250 м. Для великих об\’єктів — складів, виробничих приміщень, торгових центрів — беруть 500 м і більше. Головне правило: краще взяти трохи більше, ніж витрачати час на з\’єднувальні муфти через брак кількох метрів.
Котушки з вбудованим лічильником
Є моделі зі вбудованим лічильником метражу — вони дорожчі приблизно на 30–50 грн, але економлять час на великих об\’єктах. Лічильник показує, скільки кабелю вже розмотано. Дрібниця, яка насправді дуже виручає, коли треба відміряти точно 47,5 м до кожної камери.
Коаксіальні роз\’єми: типи та сфери застосування
Роз\’єм — це точка контакту між кабелем і обладнанням. Поганий роз\’єм або неправильно обтиснутий може знищити всю роботу з прокладання кабелю: сигнал буде нестабільним, з\’явиться шум або повністю пропаде картинка.
F-тип роз\’єм
Найпоширеніший у побутовому використанні. Застосовується для кабельного та супутникового телебачення. Дешевий, прості в монтажі, але не розрахований на часте підключення-відключення. Підходить для кабелів RG-6 та RG-59.
BNC-роз\’єм
Байонетне з\’єднання — швидко фіксується поворотом. Широко використовується у відеоспостереженні (аналогові камери HD-CVI, HD-TVI, AHD), у вимірювальному обладнанні та в радіочастотних системах. Підходить для RG-58 та RG-59. Є золоченими версіями для кращого контакту.
SMA-роз\’єм
Маленький, точний, розрахований на діапазон до 18 ГГц. Використовується в антенних системах, модулях Wi-Fi, LTE-роутерах та вимірювальних приладах. Важливий момент: існують варіанти SMA (звичайний) і RP-SMA (зворотна полярність) — їх не можна переплутати, хоча вони візуально схожі.
N-тип роз\’єм
Великий, надійний, розрахований на частоти до 11 ГГц і вище. Застосовується в зовнішніх антенних системах, радарах, базових станціях. Захищений від вологи, витримує механічні навантаження. Монтаж трохи складніший, ніж у F-типу, але результат набагато стабільніший.
PL-259 (UHF)
Класичний роз\’єм, поширений в аматорській радіозв\’язку та морському обладнанні. Добре знайомий радіоаматорам. Для частот вище 100 МГц характеристики погіршуються, тому у високочастотних системах краще використовувати N-тип або SMA.
Покрокова інструкція: вибір та монтаж
Крок 1. Визначте параметри системи
Перш за все з\’ясуйте: який діапазон частот використовує ваша система? Для аналогового відеоспостереження (до 1 ГГц) підійде BNC із кабелем RG-59 або RG-6. Для Wi-Fi (2,4/5 ГГц) — SMA або RP-SMA із кабелем RG-58 або більш якісним RG-316. Для LTE-антен — N-тип або SMA із кабелем із мінімальним загасанням (LMR-240, LMR-400).
Крок 2. Виміряйте відстані та підберіть котушку
Пройдіть маршрут кожної кабельної траси та запишіть довжину. Додайте 10–15% про запас на повороти, спуски й «непередбачений» метраж. Після цього вибирайте котушку з відповідним запасом. 1-TECH пропонує котушки в широкому діапазоні ємностей — від компактних 100-метрових рулонів для малих об\’єктів до промислових барабанів на 1000 м.
Крок 3. Перевірте сумісність кабелю та роз\’єму
Кожен роз\’єм розрахований під конкретний діаметр кабелю. Наприклад, BNC для RG-58 не підійде для RG-6 — посадковий розмір інший. Перед покупкою перевірте маркування на котушці кабелю та підберіть роз\’єм відповідно. Якщо купуєте на сайті 1-TECH, у картці товару завжди вказано сумісні типи кабелів — це зекономить час і позбавить від помилок.
Крок 4. Зачистіть кабель за правильним алгоритмом
Правильна зачистка — основа надійного контакту. Порядок дій:
- Зрізати зовнішню оболонку на потрібну довжину (зазвичай 10–15 мм для F-типу, 8–10 мм для BNC)
- Відігнути обплетення назад — рівно, без обриву жил
- Зрізати фольгу (якщо є) до потрібного рівня
- Зачистити центральний провідник: видалити діелектрик на 5–7 мм
- Переконатися, що жили обплетення не торкаються центрального провідника
Крок 5. Обтисніть або накрутіть роз\’єм
F-роз\’єми бувають двох типів: накрутні та обтискні. Накрутні простіші в монтажі, але менш надійні при вібраціях. Обтискні вимагають спеціального інструменту, але фіксуються жорстко. BNC-роз\’єми переважно обтискні — після обтиску перевірте, щоб корпус не хитався. SMA та N-тип — найчастіше гвинтові, але вимагають точного моменту затяжки (зазвичай 1–1,4 Н·м).
Крок 6. Перевірте якість монтажу
Після монтажу підключіть мультиметр у режимі перевірки ланцюга. Переконайтеся:
- Центральний провідник має контакт з центральним піном роз\’єму
- Обплетення має контакт з корпусом роз\’єму
- Між центральним провідником і корпусом немає короткого замикання
Якщо все правильно — лінія готова до роботи.
Що знають професіонали
Досвідчені монтажники завжди мають запас роз\’ємів на 20–25% більше розрахункового. Причина проста: кожен п\’ятий роз\’єм потребує переробки. Брак інструменту, перекіс при обтиску, неправильна зачистка — все це трапляється навіть у майстрів. Краще мати запас, ніж їхати до магазину посеред монтажу.
Ще один секрет: при прокладанні кабелю в морозну погоду (нижче –10°C) коаксіальний кабель стає жорстким і ламким на заломах. Досвідчені монтажники прогрівають кабель перед розмотуванням або використовують котушку з функцією обертання — розмотують плавно, без різких рухів. Також радять перевіряти Коаксіальні роз\’єми ціна заздалегідь і закуповувати оптом, адже це дає суттєву економію на великих об\’єктах.
І нарешті: ніколи не залишайте відкритий роз\’єм без заглушки — навіть на кілька днів. Волога та пил проникають у центральний пін і руйнують покриття. Захисна заглушка коштує кілька гривень, а проблема від її відсутності може коштувати значно дорожче.
Типові помилки яких варто уникати
Помилка 1. Вибір кабелю «будь-якого» замість потрібного типу
Деякі монтажники беруть те, що є під рукою, не звертаючи уваги на маркування. Але RG-58 і RG-6, наприклад, мають різний діаметр, різне загасання та різні характеристики екранування. Замінити один на інший без перерахунку системи — значить отримати непередбачувані втрати сигналу.
Помилка 2. Занадто довгі лінії без підсилювача
Кожен тип кабелю має граничну довжину для конкретного діапазону частот. Наприклад, RG-58 при частоті 1 ГГц дає близько 0,7 дБ/м загасання. При довжині 50 м — це вже 35 дБ, що критично для більшості систем. Якщо траса довга, або встановлюйте підсилювач, або використовуйте кабель із нижчим загасанням (LMR-400, RG-11).
Помилка 3. Надмірне скручування кабелю на котушці
Коли кабель змотують на котушку «абияк», без урахування мінімального радіуса вигину, у ньому виникають механічні напруження. Вони поступово руйнують діелектрик між центральним провідником і обплетенням, що призводить до зміни хвильового опору та погіршення характеристик. Мінімальний радіус вигину вказується в специфікації кабелю — не ігноруйте його.
Помилка 4. Ігнорування герметизації на вулиці
Роз\’єми, встановлені на вулиці без герметизації, за один сезон можуть повністю вийти з ладу через корозію. Використовуйте самовулканізуючу ізоленту або спеціальні герметики для захисту від вологи. Для зовнішнього монтажу існують спеціальні вологозахищені роз\’єми — їх вартість трохи вища, але вони витримують кілька років без обслуговування.
Помилка 5. Змішування роз\’ємів різних стандартів
SMA та RP-SMA виглядають майже однаково, але фізично несумісні. Те саме стосується RCA та F-типу, а також деяких регіональних стандартів. Перевіряйте маркування двічі — і те, що на роз\’ємі, і те, що на обладнанні.
Наступні кроки після встановлення
Після успішного монтажу та перевірки системи варто зробити кілька важливих речей. По-перше, складіть схему прокладання кабелів із позначенням довжини кожної лінії та типу використаного кабелю. Це допоможе при подальшому обслуговуванні або розширенні системи.
По-друге, промаркуйте кожну лінію на обох кінцях — стандартними маркерами або термозбіжними трубками з написом. Через рік ви будете дуже вдячні собі за цю дрібницю.
По-третє, раз на 6–12 місяців перевіряйте рівень сигналу на кожній лінії. Поступове погіршення — ранній сигнал про проблему, яку ще легко усунути. Ігнорування може призвести до повної відмови системи в найгірший момент.
Часті запитання (FAQ)
Чи можна з\’єднувати два відрізки коаксіального кабелю через роз\’єм?
Технічно — так, за допомогою з\’єднувальної муфти відповідного типу. Але кожне з\’єднання додає загасання та потенційну точку відмови. Намагайтеся прокладати цільні відрізки кабелю. Якщо з\’єднання неминуче — використовуйте якісні муфти з позолоченими контактами.
Яка різниця між 50-омним і 75-омним коаксіальним кабелем?
50 Ом — стандарт для радіочастотних систем, вимірювального обладнання та комп\’ютерних мереж (Ethernet у коаксіальному варіанті). 75 Ом — стандарт для відеосигналу та кабельного телебачення. Вони фізично схожі, але хвильовий опір різний. Змішувати їх у системі без узгоджуючих пристроїв не рекомендується — це призводить до відображень сигналу та погіршення характеристик.
Скільки разів можна переобтискати роз\’єм BNC?
Обтискний BNC-роз\’єм — одноразовий. Після обтиску його не можна зняти й використати повторно. Якщо обтиск зроблено невірно, роз\’єм потрібно зрізати та встановити новий. Саме тому тримайте запас на 20–25% більше розрахункового.
Як вибрати котушку для зовнішнього зберігання?
Для зовнішнього використання або зберігання в неопалюваному приміщенні вибирайте котушки з UV-стійкого пластику або металу. Пластик без UV-захисту тріскається через 1–2 зими. Також переконайтеся, що сам кабель має зовнішню оболонку з UV-захистом — інакше навіть ідеальна котушка не врятує від деградації кабелю.
Де краще купувати роз\’єми та котушки в Україні?
Орієнтуйтеся на спеціалізованих постачальників, а не на загальні маркетплейси. Якість роз\’єму важко оцінити за фото — важливо знати, чи відповідає він заявленим характеристикам. Компанія 1-TECH спеціалізується саме на комутаційній продукції та кабельних системах, тому в асортименті є лише перевірені позиції з документацією та можливістю технічної консультації.
